Деформационный шов тип ДШВ

Описание

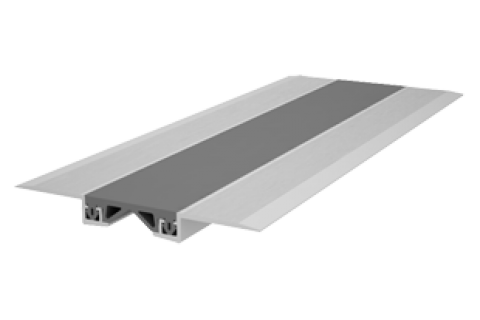

Конструктивно деформационный шов состоит из алюминиевых направляющих, в которые плотно вставлен компенсатор из полимерного материала. Конструкция шва препятствует попаданию внутрь шва грязи, обеспечивает водонепроницаемость и устойчивость к износу. Швы не требуют проведения профилактических работ и устойчивы к старению. Компенсаторы изготовлены из плотной термо-, свето-, озоно-, морозостойкой резины на основе этиленпропиленового каучука (EPDM) или термоэластопласта (ТЭП) и устойчивы к воздействию озона, ультрафиолета, маслам, бензину и антиобледенительным солям. При выходе из строя могут быть легко заменены.

Полный каталог

Область применения

Устройство деформационных швов во внутренних помещениях при строительстве административных, офисных и торговых центров, складов, грузовых платформ, а также других сооружений с предполагаемой нагрузкой на шов до 20 кН.

Накладные и накладные-угловые профильные конструкции для деформационных швов АКВАСТОП ДШВ

ДШВ-50/0 (В2-040)		ДШВ-40/0-УГЛ (В1-030)

МОНТАЖНЫЕ СХЕМЫ
РАЗМЕРЫ	ТИП Компенсатор Размеры, мм А С (C y) Н ДШВ-35/0, ДШВ-35/0-УГЛ В0-025, В1-025, В2-025 35 112 (72) 14 ДШВ-40/0, ДШВ-40/0-УГЛ В1-030, В2-030 40 117 (77) 14 ДШВ-50/0, ДШВ-50/0-УГЛ В1-040, В2-040 50 127 (87) 19 ДШВ-60/0, ДШВ-60/0-УГЛ В0-050, В2-050 60 137 (97) 24 ДШВ-70/0, ДШВ-70/0-УГЛ В0-060 70 147 (107) 26

Закладные и закладные-угловые профильные конструкции для деформационных швов АКВАСТОП ДШВ

ДШВ-50/35 (В0-050)		ДШВ-30/20-УГЛ (В0-025)

МОНТАЖНЫЕ СХЕМЫ

РАЗМЕРЫ

ТИП Компенсатор Размеры, мм A (A y) B C (C y) H (xx) ДШВ-25/xx, ДШВ-30/xx-УГЛДШВ-25/50, ДШВ-30/50-УГЛ В0-025, В1-025, В2-025 25 (30) 35 128 (80)135 (90) 15/20/3550 ДШВ-30/xx, ДШВ-35/xx-УГЛДШВ-30/50, ДШВ-35/50-УГЛ В1-030, В2-030 30 (35) 40 130 (85)140 (95) 15/20/3550 ДШВ-40/xx, ДШВ-45/xx-УГЛДШВ-40/50, ДШВ-45/50-УГЛ В1-040, В2-040 40 (45) 50 140 (95)150 (105) 15/20/3550 ДШВ-50/xx, ДШВ-55/xx-УГЛДШВ-50/50, ДШВ-55/50-УГЛ В0-050, В2-050 50 (55) 60 150 (105)160 (115) 15/20/3550 ДШВ-60/xx, ДШВ-65/xx-УГЛДШВ-60/50, ДШВ-65/50-УГЛ В0-060 60 (65) 70 160 (115)170 (125) 15/20/3550

ТИП КОМПЕНСАТОРА

В0-025 В0-050 В2-025 В1-025 В2-030 В1-030 В0-060 В2-040 В1-040 В2-050

Технические характеристики

Упаковка

Алюминиевый профиль - 3 м.

Компенсатор - бухта 30 м.
